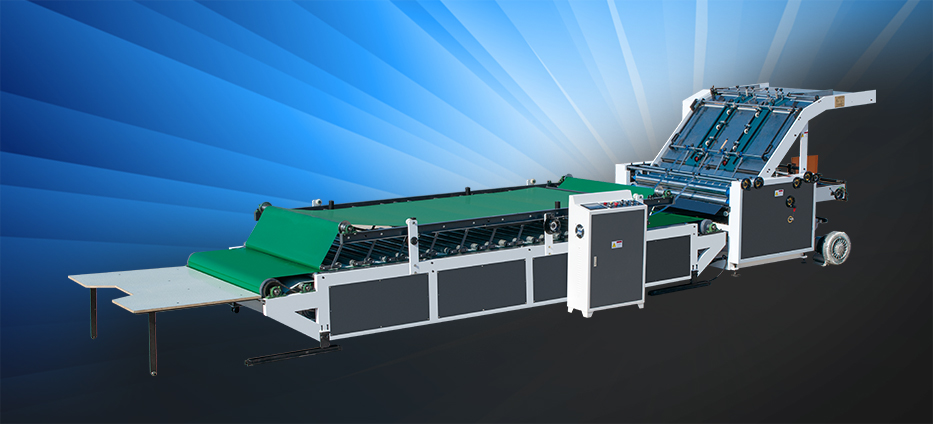

設備簡介
GFM 系列全自動多功能覆膜機，是針對水性干覆膠水所設計的機型，亦可于油性膠水及預涂膜和無膠膜，一機四用。先于薄膜上涂布水性膠水后經過大干燥輥及干燥系統進行烘干，同時自動送紙機將紙張送 至貼合主機，采用壓合輪加熱及加壓方式將上膠的薄膜貼合于紙張表面。壓合輥和干燥輥均采用電磁加熱，加熱速度快，控溫穩定準確，速度可達80米/分。貼合好的成品可選擇卷筒紙狀或經由圓盤切刀將膠膜切出缺口經過拉斷輪拉斷后，選擇人工收紙或自動收紙。
GFM-1100X1200 技術參數
|
型號 |
GFM-1100X1200 |
|
最大紙張 |
1080X1200mm |
|
最小紙張 |
400X310mm |
|
機械速度 |
10-85m/min |
|
適用紙張 |
105-500g/m2 |
|
裝機功率 |
65KW |
|
生產耗能 |
28kw |
|
機器重量 |
≈7.9T |
|
外形尺寸 |
10800X2650X2910 |
|
因設計需要，型號參數如有改動，恕不另行通知。 |
GFM-1100X1450 技術參數
|
型號 |
GFM-1100X1450 |
|
最大紙張 |
1080X1450mm |
|
最小紙張 |
400X310mm |
|
機械速度 |
10-85m/min |
|
適用紙張 |
105-500g/m2 |
|
裝機功率 |
65KW |
|
生產耗能 |
28kw |
|
機器重量 |
≈ 8.2T |
|
外形尺寸 |
10800X2650X2910 |
|
因設計需要，型號參數如有改動，恕不另行通知。 |
GFM-1300X1650 技術參數
|
型號 |
GFM-1300X1650 |
|
最大紙張 |
1080X1650mm |
|
最小紙張 |
450X450mm |
|
機械速度 |
10-85m/min |
|
適用紙張 |
105-500g/m2 |
|
裝機功率 |
70KW |
|
生產耗能 |
28kw |
|
機器重量 |
≈9.5T |
|
外形尺寸 |
12500X2800X2910 |
|
因設計需要，型號參數如有改動，恕不另行通知。 |
性能特點
●送紙機配備預裝紙結構，可實現不停機循環上紙。
●輸紙臺采用兩條寬吸風帶配合整體移動式壓紙輪，輸紙穩定，調節簡單。
●除粉機采用熱壓靜電除粉機構，壓粘粉同時對紙張預熱，為高速開機提供條件。
●主機貼合輥采用新型電磁加熱系統，能及時補償高速時紙張所帶走的熱量，在高速下保障輥筒的等溫誤差小于 2℃。
●干燥輥采用 φ800 大直徑輥筒，采用電磁加熱，加熱迅速穩定，干燥時間長。
●干燥系統采用節能熱風循環，干燥速度快，節省電耗。
●貼合輥采用智能液壓站供油，φ80 大直徑液壓缸，8MPa就可以正常生產，系統經久耐用。
●配有氣漲軸和液壓升降平臺，方便裝卸膜和擦拭操作。
●分切機帶有薄紙展平機構，配合張力調整紙張的平整性。
●圓盤刀 +砂布刀，確保高速分切穩定可靠。
●分切機采用氣動彈跳分切，調整簡單快速。
●收紙機具備自動加速排出分切連張控制，降低停機次數。
●收紙機采用 4 組側拍和一組后拍，確保大長條紙收紙整齊。
結構簡介
●覆膜部
采用高精度計量輥涂膠，可準確控制上膠量，和膠水相關聯部件采用表面噴涂特氟龍工藝，不粘膠。
●干燥系統
熱風干燥系統采用電熱管加熱，干燥風路設計保溫排濕氣，烘箱采用氣缸升降控制，便于操作。
